Caudal y velocidad de circulación en una tubería

El caudal de un líquido o de un gas es proporcional a la velocidad de circulación y al tamaño de la sección de la tubería o soporte por el que circula.

La sección es proporcional al cuadrado del diámetro de la tubería.

En otras palabras: la velocidad de circulación de un líquido o de un gas es proporcional a su caudal e inversamente proporcional al cuadrado del diámetro de la tubería.

Así, encontramos tres elementos relacionados:

  • Caudal
  • Velocidad de circulación
  • Diámetro

Partiendo de dos de estos elementos, puede obtener el tercero utilizando uno de los tres formularios de cálculo propuestos a continuación.

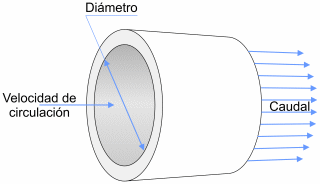

Velocidad de circulación, caudal y diámetro de una tubería
Velocidad de circulación, caudal y diámetro de una tubería

Calcular el caudal a partir del diámetro de una tubería y de la velocidad de circulación

Diámetro interior de la tubería:
Velocidad de circulación:
Unidad del resultado (caudal):
Número de decimales:
Resultado
Caudal:
3,39 m³/h
Para una sección de:
314,16 mm²

Calcular la velocidad de circulación a partir del diámetro de la canalización y del caudal

Diámetro interior de la tubería:
Caudal:
Unidad del resultado (velocidad):
Número de decimales:
Resultado
Velocidad de circulación:
3,00 m/s
Para una sección de:
314,16 mm²

Calcular el diámetro de una tubería a partir del caudal y de la velocidad de circulación

Caudal:
Velocidad de circulación:
Unidad del resultado (diámetro):
Número de decimales:
Resultado
Diámetro interior de la tubería:
20,00 mm
Para una sección de:
314,17 mm²

Velocidad de circulación

La velocidad de circulación es la velocidad de paso de un fluido a lo largo de una tubería, tubo u otra estructura de paso. Se mide generalmente en metros por segundo (m/s).

Conocer la velocidad de circulación en una tubería permite conocer un elemento muy importante para poder determinar la pérdida de carga.

Caudal hidráulico

El caudal representa un volumen de materia fluida que circula de un lugar a otro por unidad de tiempo. Las unidades más comunes se expresan en litros por minuto (l/m) o en metros cúbicos por hora (m3/h).

El fluido puede ser un líquido, un gas, un polvo o incluso un material pastoso.

Algunos ejemplos de fluidos

Líquido

  • Agua
  • Aceite hidráulico
  • Carburante
  • Ácido

Gas

  • Oxígeno
  • Nitrógeno
  • Metano
  • Butano
  • Propano
  • Acetileno
  • Vapor de agua
  • Gases de combustión

Polvos

  • Harina
  • Polvo de aluminio
  • Cemento
  • Arena

Materiales pastosos
