Diseñar y calcular las dimensiones de una escalera

Construir cualquier tipo de escalera, ya sea de madera, hierro u hormigón o concreto (ver el módulo de cálculo de hormigón y mortero para calcular la cantidad de hormigón necesaria para una escalera), requiere la realización de cálculos precisos antes de comenzar su construcción. A pesar de que puedan parecer muy sencillos, no hay que subestimar la dificultad de estos cálculos. Para hacer nuestra tarea un poco más fácil, aquí tiene un módulo de cálculo que le proporcionará las respuestas en un abrir y cerrar de ojos o, mejor dicho, en un click.

El siguiente dibujo le ayudará a comprender las claves y elementos que necesitará tener en cuenta. Simplemente introduzca los valores a calcular, correspondientes al lugar donde se instalará la escalera, o a los planos de la obra.

Una vez realizado esto, es un buen momento para llevar a cabo unas pruebas. Por ejemplo, hay que determinar el número de escalones necesarios para equilibrar la comodidad y las limitaciones de espacio. Para que una escalera sea cómoda, lo mejor es que sus escalones tengan unos 16-17 cm de alto y una profundidad de 30 cm de largo. Sea cual sea el caso, la profundidad nunca deberá ser inferior a 23 cm, y los escalones no deberán exceder los 21 cm de alto.

Calcular las dimensiones de una escalera

escalera
Diagrama de una escalera
Unidades:
Altura total de la escalera:
Longitud total de la escalera:
Apertura del piso superior:
Altura del techo:
Número de escalones:
Contrahuella:
17,5 cm
Huella:
30,0 cm
Longitud de paso:
65,0 cm
Profundidad total:
450,0 cm
Altura de paso:
220,8 cm
Ángulo:
30,3 °
Espesor de la losa:
30,0 cm
Longitud de la zanca:
521,0 cm
Longitud de la zanca + 1 escalón:
555,7 cm

Nota: En una escalera recta, la longitud del pasamanos es generalmente igual a la longitud de la zanca.

La longitud de paso y la línea de paso

La longitud de paso puede resolverse utilizando la fórmula de Blondel: sumando una huella y dos contrahuellas (la profundidad del escalón más dos alturas del escalón). La longitud de paso deberá estar entre 56 y 67 cm. Mejor aún si está entre 62 y 64 cm. Para conseguir una escalera más cómoda, lo mejor es que la profundidad de escalón esté alrededor de los 30 cm de largo y que la altura de los escalones esté entre unos 15 y 20 cm de alto. Es muy recomendable que la altura de paso sea superior a 2 metros.

escalera de espiral
Escalera de espiral

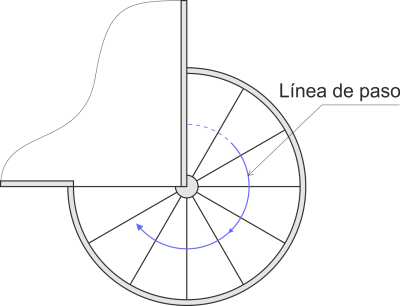

Para realizar cálculos en una escalera de espiral, media espiral, cuarto de espiral, helicoidal o recta pero con curvatura, sólo necesita considerarla como si fuera recta y aplicar fórmulas a la línea de paso. La línea de paso se encuentra a 50 cm del pasamanos interior, o en el medio, si el ancho de paso es menor a un metro.

Para hallar la longitud y el ángulo de la línea de paso de una escalera en espiral, diríjase a la página: “Calcular el desarrollo de una hélice”. Este módulo de cálculo también le permitirá hallar la longitud de un pasamanos para este tipo de escaleras.

La compensación

La compensación consiste en alterar la profundidad de los extremos de los escalones en la parte curva de una escalera.

Al reducir la diferencia entre la parte más estrecha y la parte más amplia del peldaño en forma de abanico, subirlos se vuelve más fácil. Se dará cuenta de que la escalera está mejor compensada y por lo tanto, es mucho más fácil de subir y bajar.

A la hora de diseñarla, asegúrese de mantener la misma distancia entre la profundidad de los escalones y la línea de paso. Gire el trazado del escalón hacia la intersección con la línea de paso (Vea el eje de rotación de la figura).

Seguidamente alterne los trazos correspondientes al primer y el segundo escalón recto para obtener un efecto armónico.

Para una mejor ergonomía y estética, la profundidad del escalón sobre la línea de paso debe ser idéntica para todos los escalones.

No hay una fórmula para definir los ángulos de rotación. Para encontrar el ángulo óptimo para cada escalón, haga un croquis y modifíquelo hasta que sea satisfactorio.

Equilibrio escalera
Equilibrio escalera

La compensación se aplica a escaleras de un cuarto de espiral y media espiral, pero no es válida para las de espiral completa.
