Calcular la longitud desarrollada de una lámina doblada o de un tubo curvo

Calcular la longitud necesaria de una lámina doblada

Antes realizar el plegado o doblado de una pieza (generalmente metálica), es necesario calcular su longitud para que las dimensiones finales sean correctas.

La herramienta de cálculo que ofrecemos a continuación le permitirá conocer fácilmente la longitud desarrollada de un perfil, ya sea para plegar una lámina o una placa, o para doblar un tubo, bien sea de forma redonda o rectangular.

Cálculo de la longitud desarrollada de un pliegue o doblez


Longitud desarrollada de un pliegue o doblez
Radio de curvatura interna:
mm
Ángulo de curvatura:
°
Espesor:
mm
Longitud 1:
mm
Longitud 2:
mm
Longitud desarrollada de la curva:
4,19 mm
Longitud total:
4,19 mm

Línea neutra de la longitud desarrollada

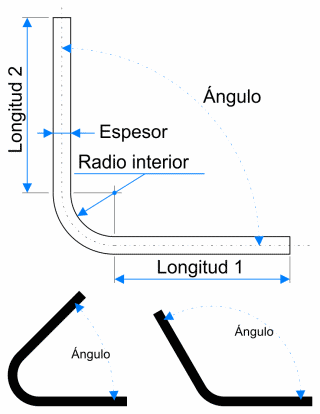

La longitud desarrollada a calcular está situada sobre la línea neutra, en medio del espesor. Sigue el trazado de la línea de puntos (ver dibujo).

Modificación de la estructura

Al doblarse o plegarse, se produce un desplazamiento molecular en el interior del material. De este modo, se hace posible el cambio de forma y el cambio de un segmento recto a uno curvo. Dependiendo de la plasticidad del material, se realiza con mayor o menor facilidad. En consecuencia, es muy importante escoger bien el material que se va a utilizar. En ocasiones, puede ser necesario realizar un proceso de recocido.

Doblar tubos

A la hora de doblar tubos huecos, es muy importante controlar el riesgo de deformación ajeno a la curvatura que deseamos conseguir.

Durante la operación de doblado de un tubo hueco, lo más razonable es rellenarlo con arena u otro material que tenga propiedades similares (como algunas resinas), para evitar pinzamientos y pliegos no deseados irrecuperables.

Igualmente, es recomendable realizar el pliegue en caliente cuando el ángulo y el radio sean pequeños y el espesor sea muy ancho.
